Передовая система обнаружения газа для объектов морской инфраструктуры, обладающая широкой функциональностью и возможностью масштабирования под любые задачи и требования.

Интеллектуальная система контроля газовой среды для морских и речных судов

 • Обеспечивает обнаружение утечек метана (CH₄), сероводорода (H₂S), контроль концентрации кислорода (O₂), а также поддерживает расширение линейки контролируемых газов в зависимости от задач эксплуатации.

• Измерение концентрации газов в процентах от нижнего концентрационного предела распространения пламени (НКПР) и предельно допустимой концентрации (ПДК);

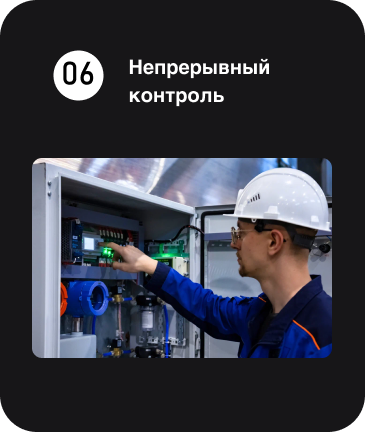

• Непрерывный контроль исправности средств измерения и линий связи.

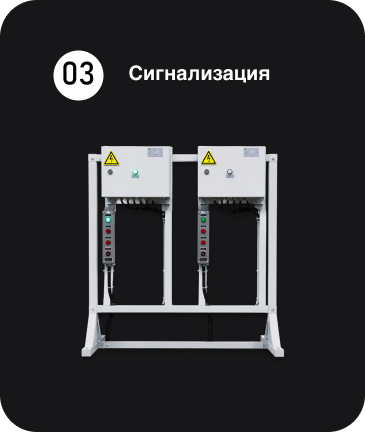

• Автоматическое формирование световой и звуковой сигнализации при достижении пороговых значений.

• Передача информации о наличии, месте и характере загазованности в судовую АСУ для автоматического включения вентиляции, отключения оборудования и выполнения других защитных мероприятий;

Основное питание:


Резервное питание:

Климатическое исполнение:

Степень защиты:


Рабочая температура:

Предельная температура:

Относительная влажность:

Вибростойкость:

Стойкость к качке:

Электромагнитная совместимость:

Средняя наработка на отказ:

Гарантийный срок:

220 В AC (+6 % / −10 % длительно, ±20 % до 1,5 с)

24 В DC ±10 %

ОМ3

IP54 (шкафы и блоки управления), IP66 (газоанализаторы)

от +5 °C до +55 °C

до +70 °C

до 95 % при +25 °C

2–100 Гц, ±1 мм, ±0,7 g

крен до 15°, бортовая качка до 22,5°

категория Е2

не менее 25 000 часов

24 месяца

Основное питание:

Резервное питание:

Климатическое исполнение:

Степень защиты:

Рабочая температура:

Предельная температура:

Относительная влажность:

Вибростойкость:

Стойкость к качке:

Электромагнитная совместимость:

Средняя наработка на отказ:

Гарантийный срок:

220 В AC (+6 % / −10 % длительно, ±20 % до 1,5 с)

24 В DC ±10 %

ОМ3

IP54 (шкафы и блоки управления), IP66 (газоанализаторы)

от +5 °C до +55 °C

до +70 °C

до 95 % при +25 °C

2–100 Гц, ±1 мм, ±0,7 g

крен до 15°, бортовая качка до 22,5°

категория Е2

не менее 25 000 часов

24 месяца

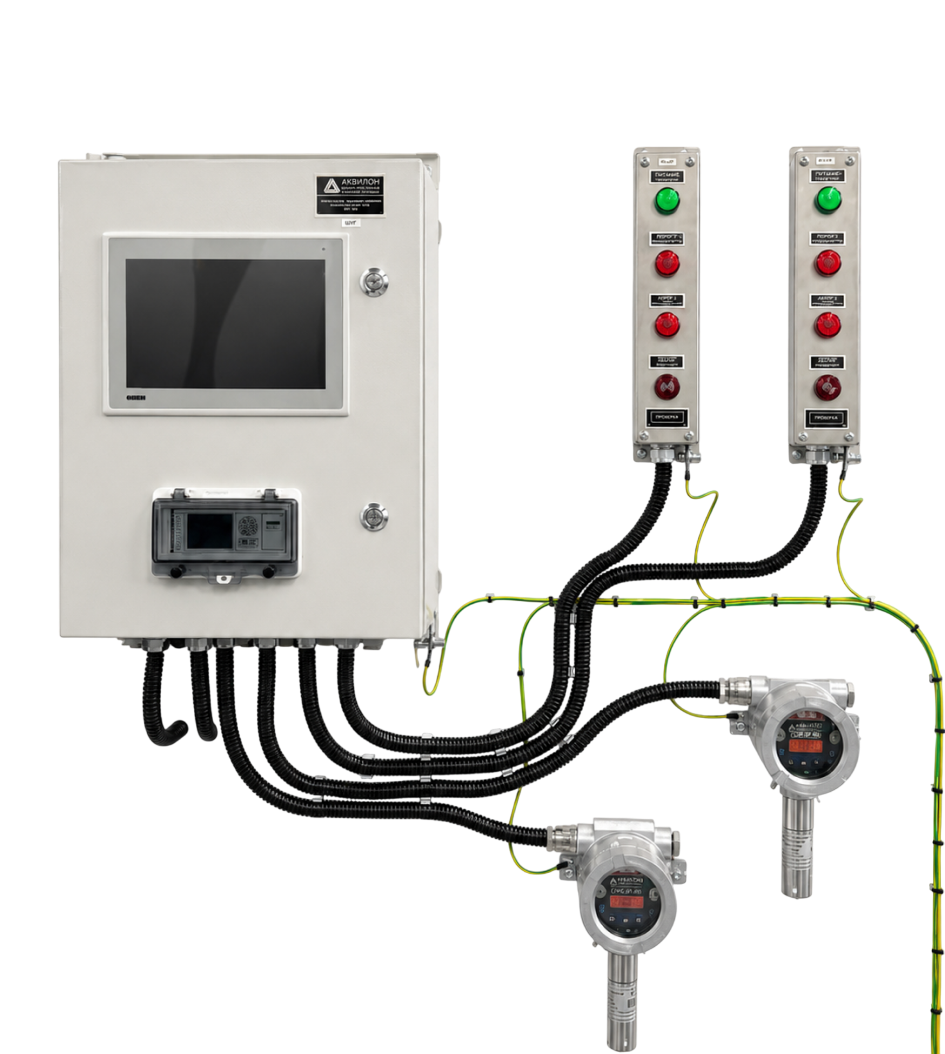

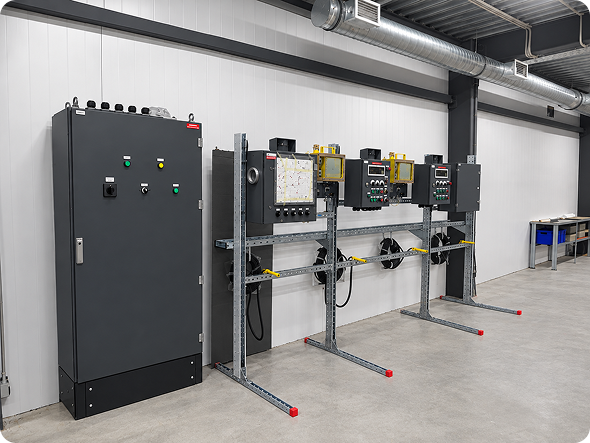

• Модули ввода-вывода сигналов для подключения аналоговых (4-20 мА) и дискретных дат-чиков.

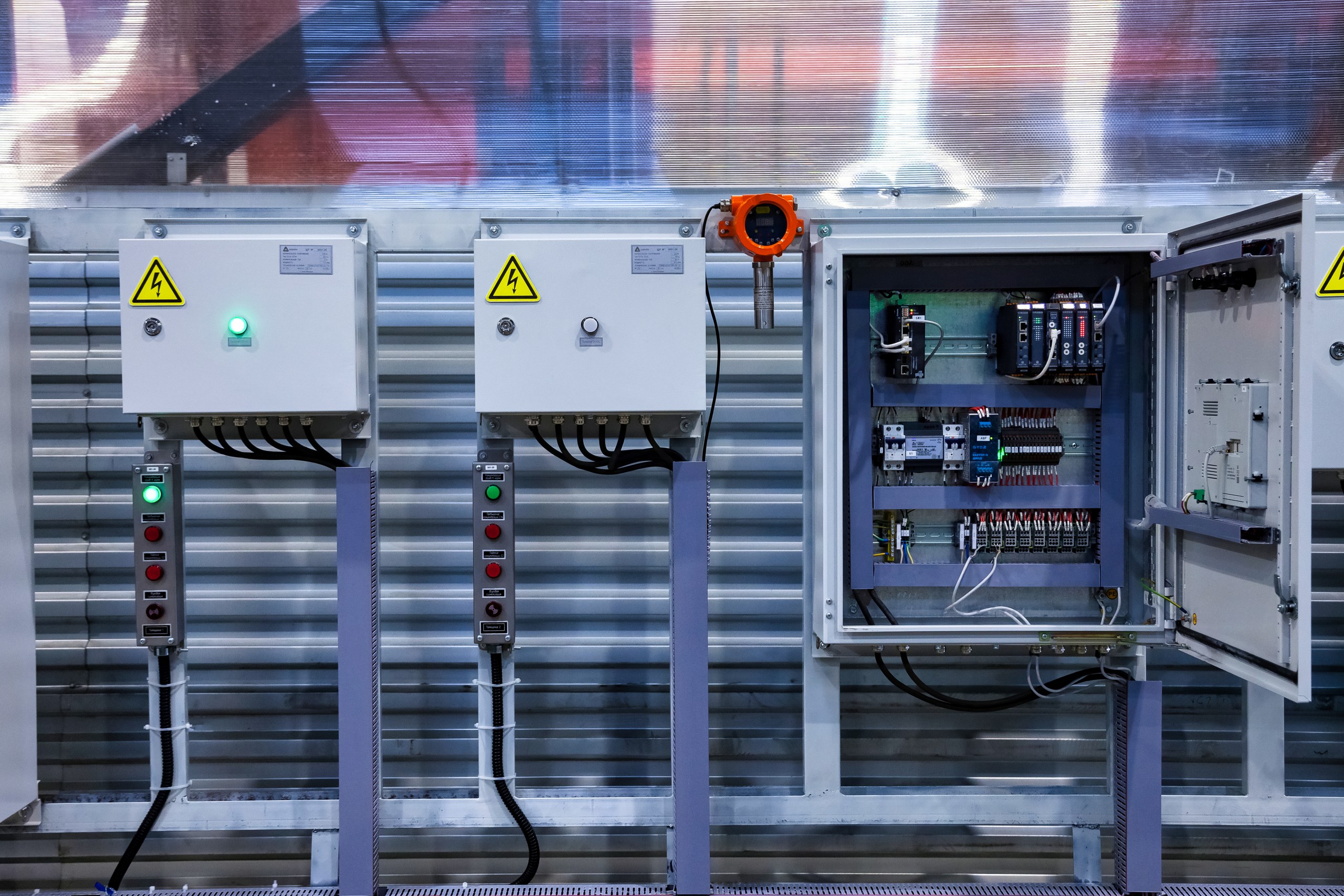

• Коммутационные и распределительные шкафы для организации сетей Ethernet и резервиру-емого электропитания 220V ВАС и 24V DC.

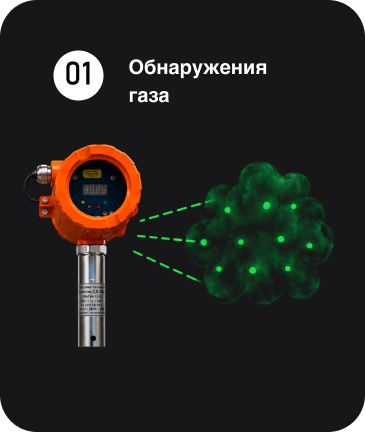

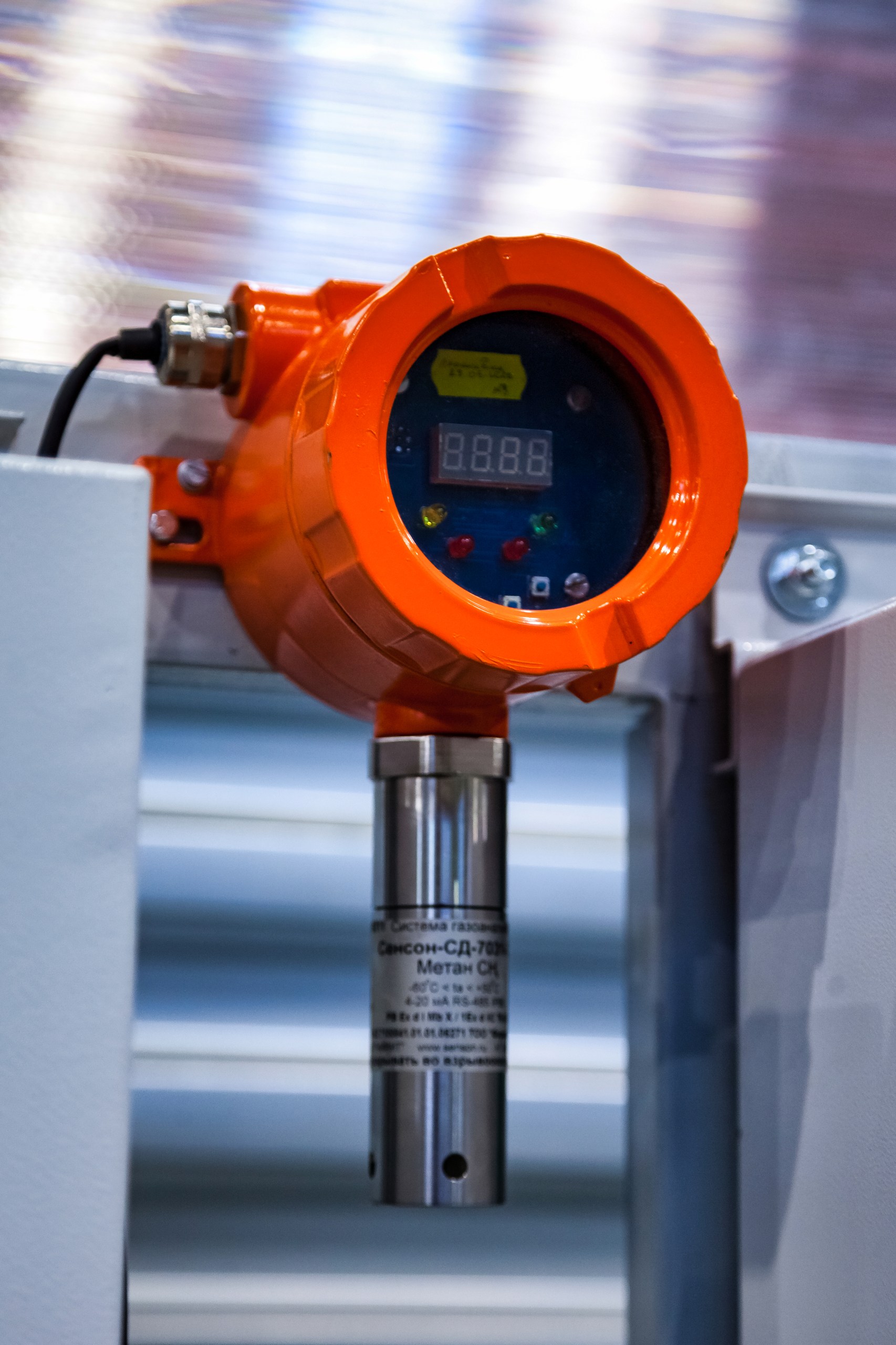

• Взрывозащищенные газоанализаторы метана с оптическим сенсором и кислорода с электро-химическим сенсором, имеющие степень взрывозащиты 1Ex db IIC T6 Gb.

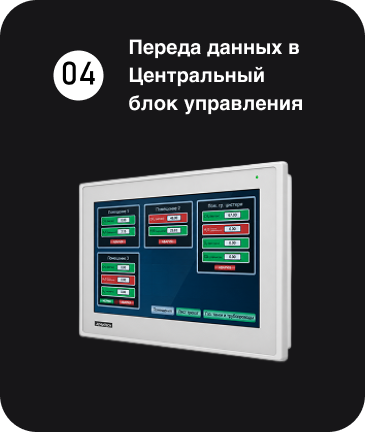

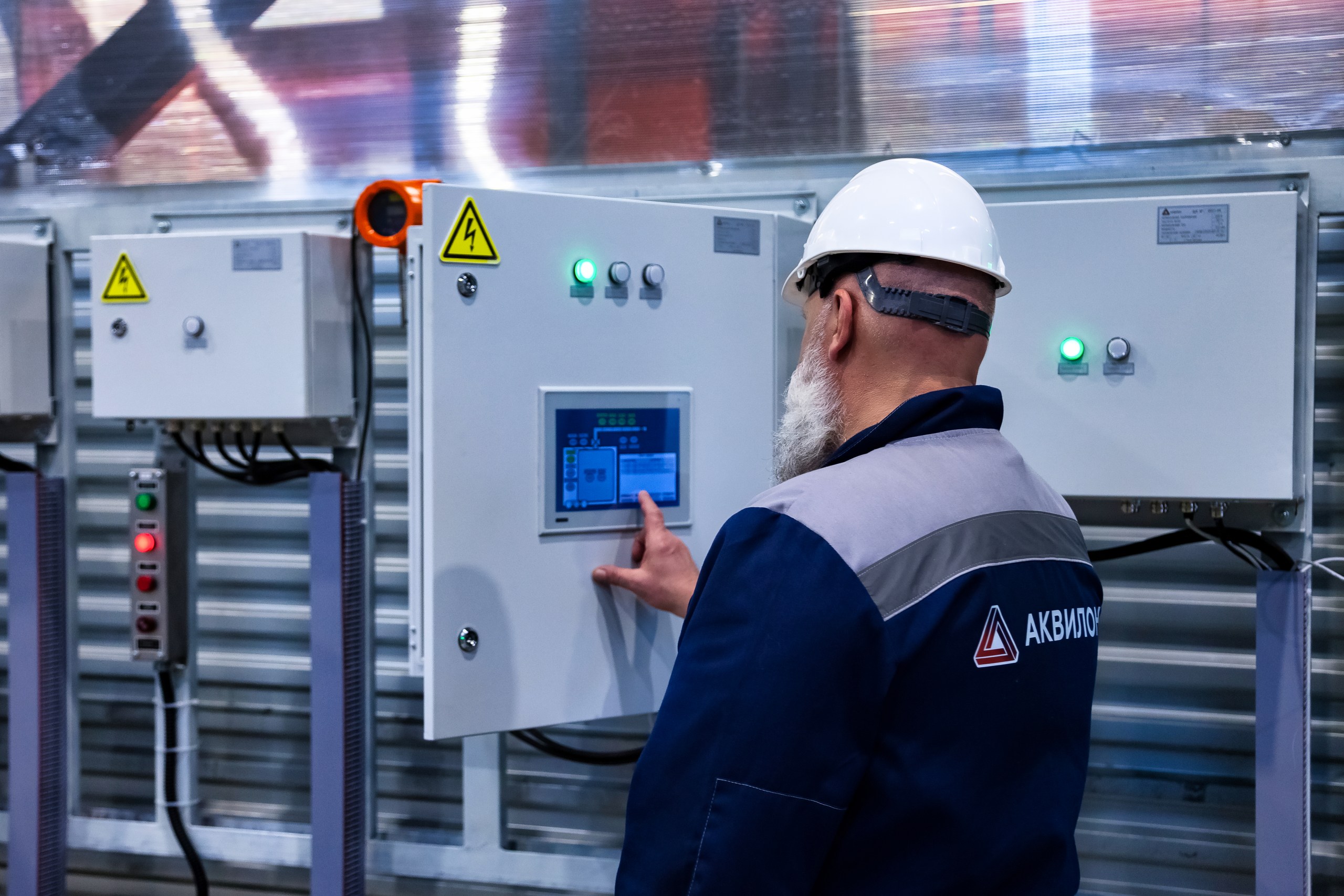

• Центральный блок управления (ЦБУ) — интеллектуальный модуль управления с сенсорным экраном и WEB-визуализацией для мониторинга и контроля системы.

• Приборы контроля состояния газовой среды (ПК СГС) — цифровые блоки обработки данных и питания подключенных датчиков.

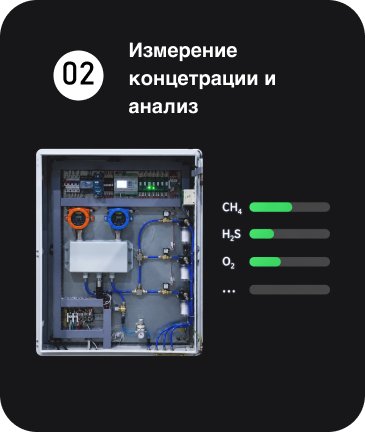

• Шкафы дистанционного отбора проб (ШДОП) — обеспечивают последовательный автомати-ческий анализ проб из нескольких точек контроля. Полный цикл опроса составляет не более 30 секунд.

Система легко встраивается в существующие системы автоматизации и судовые сети связи

СОГ разработана в соответствии с требованиями Российского морского регистра судоходства (РМРС), Китайского классификационного общества (CCS) и действующими техническими регламентами Российской Федерации, включая постановления Правительства РФ № 1307 и № 903.

Система разработана с использованием стандартизированных и унифицирован-ных компонентов отечественного произ-водства.

Система построена по модульному принципу и может быть адаптирована под требования конкретного судна и проекта.
